PYROSPOT 55
PYROSPOT 55 系列—单色、双色红外测温仪
您可以先从我们的网站点击采购留下您的信息，稍后我们会联系您，与您沟通精准的选型和最具性价比的报价。
注意：本网站采购仅作为留取联系信息使用，不会扣款和发货。
| 数字式红外测温仪，带就地显示器及 RS485通信接口 | 主要特征 | |||
| 测温范围: 75~3000°C(分段，参见技术数据) 子测温范围: 每个红外测温仪测温范围内可调，跨度在50°C内 模拟输出: 4~20 mA或0~20mA线性输出,最大负荷500Ω RS485通信接口, 半双工, 波特率115kBd，数据协议Modbus RTU 最小响应时间2ms，可调到100s 瞄准方式: 单激光、透镜、彩色视频瞄准(同10、54、56系列相同) 可变焦距，带电动调焦, 最大距离系数约240:1，最小可测目标直径Φ1.0mm 存储方式：最大值或最小值存储, 可通过通信接口及软件调整 |
||||
| 基本参数 | 电气参数 | |||
| 壳 体：不锈钢，圆形壳体，带连接插座 防护等级：IP65 (符合DIN EN 60529和DIN 40050) 环境温度 / 存储温度：–20~70°C / 0~70°C 相对湿度：10~95%，无结露 重量和尺寸：约600g, 长度约105mm、直径Φ50mm(不含透镜尺寸) CE认证 / 测试规范：符合欧盟规范 / EN 55 011:1998, limit class A |
连接电缆：12芯,直角或弯角插头,长度: 2m, 5m, 10m, 15m, 20m, 25 m或30 m 供电电压：24VDC±25%，残留纹波500mV 模拟输出：4~20mA,0~20mA,可切换，最大负荷700Ω(DT55)或500Ω 数字输出：半双工，最大115 kBd，数据通信协议 Modbus MTU 功 耗：最大1.5W (无开关输出时) 软 件：Windows®下PYROSOFT Spot, 可选付费版: PYROSOFT Spot Pro |
|||
| 机械附件(可选) | 彩色视频瞄准 | |||
| 安装支架：可调安装支架 吹 扫 器：不锈钢,气体压力0.1~0.5bar, 无油、无水。建议进气口加过滤器。 水 冷 套：不锈钢，带空气吹扫器。冷却水不干净时，建议进水口加过滤器。 视频监视器： 普通用(IP54, 3310A16110) / 工业用（IP65,3310A16120） DHP1040：红外测温仪参数设置手持式编程器，可显示和调整参数 激光瞄准：单激光瞄准(630~680nm), class II, <1mW |
  |
|||
| 技术数据 | |||||
| 型号 | DS55N | DG55N | DSR55N | DGE55N | DGR55N |
| 测温范围 | 550~1500°C | 200~1200°C | 500~1200°C | 75~650°C | 300~1100°C或350~1300°C |
| 600~1800°C | 200~2000°C | 600~1400°C | 100~800°C | 400~1600°C | |
| 800~2500°C | 250~1500°C | 700~1800°C | 150~1200°C | 500~2300°C | |
| 900~3000°C | 350~2000°C | 800~2500°C | 150~2200°C | 900~3000°C | |
| 600~3000°C | 250~2500°C | 900~3000°C | 900~3300°C或900~3750°C | ||
| 主要用途 | 近红外NIR, 通用 | 短波, 通用 | 高温双色红外测温仪 | 短波, 低温 | 低温双色红外测温仪 |
| 光谱范围 | 0.8~1.1μm | 1.5~1.8µm | 0.7~1.1 μm | 2.0~2.6μm | 1.5~1.9μm |
| 光学系数 | 固定焦距250, 650, 2000, 4000 ; 可电动调焦的可变焦距 (可分8步调节) | 固定焦距250,650,2000，4000 | |||
| 距离系数 | 160:1 ~ 300:1, 参见光学系数栏 | 40:1 ~ 300:1, 参见光学系数栏 | 65:1 ~ 200:1, 参见光学系数栏 | 100:1~300:1，参见光学系数栏 | |
| 最小光斑直径 | 0.8mm | ||||
| 测量误差1 | 0.5 %测量值(°C)+1K | 0.5 %测量值(°C)+1K | 0.5 %测量值(°C)+2K | 0.5 %测量值(°C)+1K | |
| 重复精度1 | 0.1%测量值(°C)+0.5K | 0.2%测量值(°C)+0.5K | 0.3%测量值(°C)+1K | 0.2%测量值(°C)+0.5K | |
| NETD 2 | 0.1K 1 | 0.1K | 0.5K 1 | 0.1K | |
| 透过率 | 50~100% | ||||
| 响应时间(t95) | 最小2ms 3，可调，可达100s | 最小5ms 3，可调，可达100s | 最小2ms 3，可调，可达100s | 最小5ms 3，可调，可达100s | |
| 坡度 | 无 | 0.800~1.200 | 无 | 0.800~1.200 | |
| 发射率 | 0.050~1.000， 通过通信接口调整 | ||||
| 输出信号 | 0/4~20 mA,软件切换，最大负荷:500Ω | ||||
| 瞄准方式 | 激光瞄准，透镜瞄准4，彩色视频瞄准(型号加V) 5 | 激光瞄准,透镜瞄准 | |||
| 开关输出 | 1个光耦继电器, RLoad 最小48Ω (电隔离) / 在测温范围内可调 | ||||
| 可调参数 | 通过通信接口和软件：坡度(比色系数)、发射率、透过率、响应时间、存储设置、子测温范围、切换输切换阈值，电动调焦 | ||||
| 通过后部按键和就地显示器：坡度(即比色系数) | |||||
| 供货范围 | 红外测温仪探头,操作手册, 检测单, 软件PYROSOFT Spot, 无连接电缆(请单独订货) | ||||
| 备注：1技术指标经过黑体炉标定, T环温 = 23°C, t95 = 1 s. 2噪声等温差。 3 低电平时动态自适应。 4 透镜瞄准时操作温度最高50°C。 5 视频瞄准技术指标与10、54、56系列相同。 | |||||

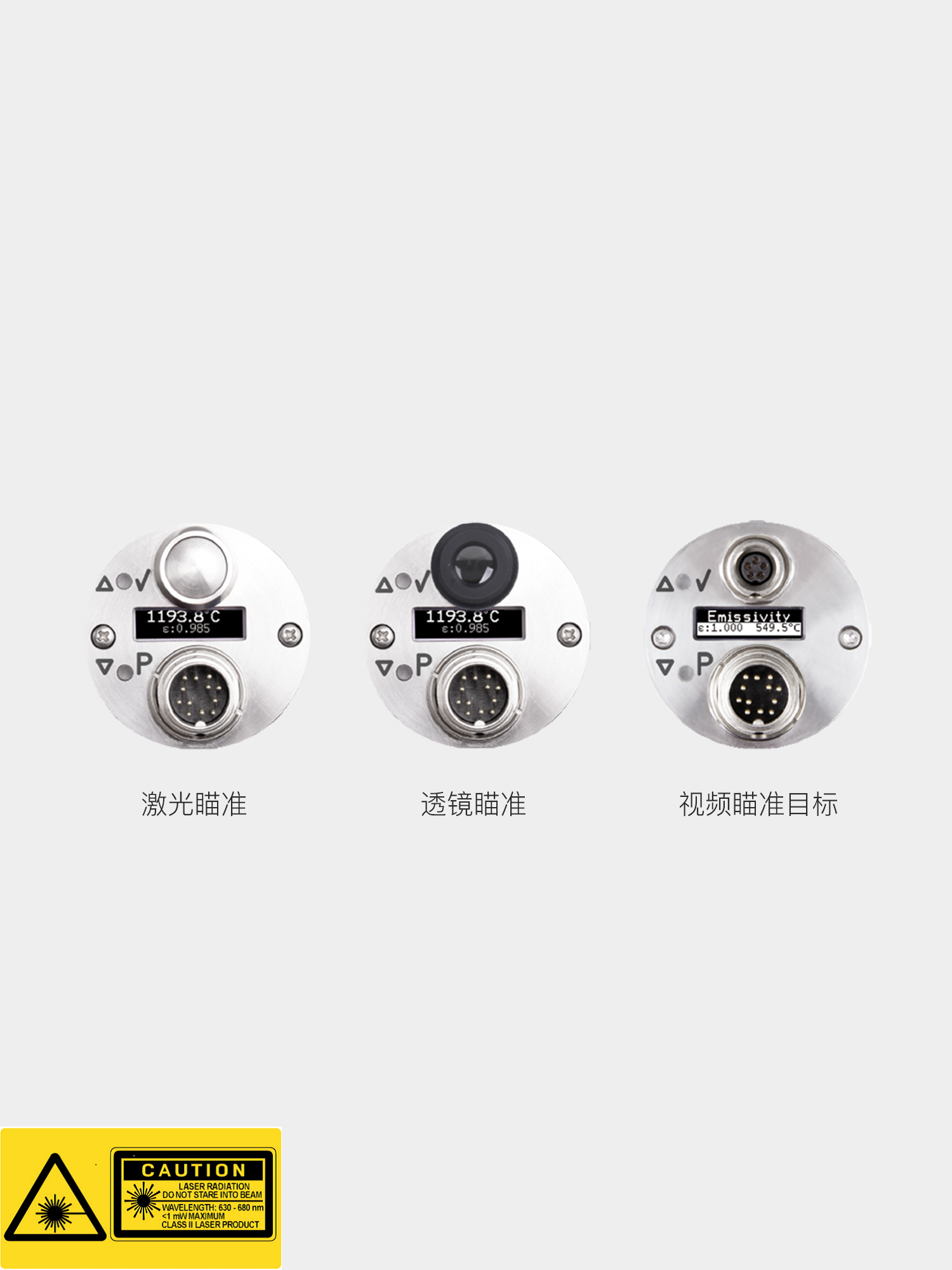

| 55系列不同瞄准方式 |
激光瞄准 透镜瞄准 视频瞄准目标 |
| 固定焦距 | ||||||
| 型号及测温范围 | 测量距离 a [mm] | 250 | 650 | 2000 | 4000 | |
| 光圈∅ [mm] | 距离系数 | 光斑直径 M [mm] | ||||
| DG55N(200~1200°C), DS55N(550~1500°C) | 10.0 | 200 : 1 | 1.3 | 3.5 | 10.0 | 20.0 |
| DG55N(250~1500°C), DS55N(800~2500°C) | 8.0 | 300 : 1 | 0.8 | 2.2 | 6.7 | 13.0 |
| DSR55N(500~1200°C) | 8.0 | 50 : 1 | 5.0 | 13.0 | 40.0 | 80.0 |
| DSR55N(600~1400°C), DGR55N(300~1100°C) | 6.0 | 100 : 1 | 2.5 | 6.5 | 20.0 | 40.0 |
| DGR55N(350~1300°C) | 6.0 | 133 : 1 | 1.9 | 4.9 | 15 | 30 |
| DSR55N(700~1800°C), DGR55N(400~1600°C), DGE55N(150~1200°C) | 6.0 | 200 : 1 | 1.3 | 3.5 | 10.0 | 20.0 |
| DS55N(600~1800°C), DSR55N(800~2500°C, 900~3000°C) , DGR55N(500~3750°C) | 6.0 | 300 : 1 | 0.8 | 2.2 | 6.7 | 13.0 |
| DG55N(350~2000°C) | 5.0 | 300 : 1 | 0.8 | 2.2 | 6.7 | 13.0 |
| DG55N(200~2000°C) | 5.0 | 200 : 1 | 1.3 | 3.5 | 10.0 | 20.0 |
| DS55N(900~3000°C, 600~3000°C) | 4.0 | 300 : 1 | 0.8 | 2.2 | 6.7 | 13.0 |
| DG55N(250~2500°C) | 3.5 | 300 : 1 | 0.8 | 2.2 | 6.7 | 13.0 |
| DGE(75~650°C) | 10.0 | 80 : 1 | 3.5 | 8.5 | 25.0 | 50.0 |
| DGE(100~800°C) | 8.0 | 100 : 1 | 2.5 | 6.5 | 20.0 | 40.0 |
| DGE(150~1200°C) | 6.0 | 200 : 1 | 1.3 | 3.3 | 10.0 | 20.0 |
| DGE(150~2200°C) | 6.0 | 130 : 1 | 2.0 | 5.0 | 15.0 | 30.0 |
| 可变焦距及电动调焦 (可分8步调节) | |||||||||||
| 型号及测温范围 | 测量距离 a [mm] | 240 | 360 | 540 | 800 | 1200 | 1800 | 2500 | 4000 | ||
| 光圈直径D[mm] | 距离系数 | 光斑直径 M [mm] | |||||||||
| DS55N | 550~1500 °C | 10.0 | 160 : 1 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 16.0 | 25.0 |
| DS55N | 600~1800 °C | 6.0 | 240 : 1 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 17.0 |
| DS55N | 800~2500 °C | 8.0 | 240 : 1 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 17.0 |
| DS55N | 900~3000 °C | 4.0 | 240 : 1 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 17.0 |
| DS55N | 600~3000 °C | 4.0 | 240 : 1 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 17.0 |
| DG55N | 200~1200 °C | 10.0 | 160 : 1 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11 | 16 | 25 |
| DG55N | 250~1500 °C | 8.0 | 240 : 1 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11 | 17 |
| DG55N | 350~2000 °C | 5.0 | 240 : 1 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11 | 17 |
| DG55N | 250~2500 °C | 3.5 | 240 : 1 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11 | 17 |
| DG55N | 200~2000 °C | 5.0 | 160 : 1 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11 | 16 | 25 |
| DSR55N | 500~1200 °C | 8.0 | 40 : 1 | 6.0 | 9.0 | 14 | 20 | 30 | 45 | 63 | 100 |
| DSR55N | 600~1400 °C | 6.0 | 80 : 1 | 3.0 | 4.5 | 6.8 | 10 | 15 | 23 | 32 | 50 |
| DSR55N | 700~1800 °C | 6.0 | 160 : 1 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11 | 16 | 25 |
| DSR55N | 800~2500°C,900~3000°C | 6.0 | 240 : 1 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11 | 17 |
| DGE55N | 75~650 °C | 10.0 | 65 : 1 | 3.7 | 5.5 | 8.3 | 12 | 19 | 28 | 39 | 62 |
| DGE55N | 100~800 °C | 8.0 | 80 : 1 | 3.0 | 4.5 | 6.8 | 10 | 15 | 23 | 31 | 50 |
| DGE55N | 150~1200 °C | 6.0 | 160 : 1 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11 | 16 | 25 |
| DGE55N | 150~2200 °C | 6.0 | 100 : 1 | 2.4 | 3.6 | 5.4 | 8.0 | 12 | 18 | 25 | 40 |
